工程概述

東莞李洲電子科技有限公司位于東莞市謝崗鎮振興北路9號，該公司注冊資金1280萬港幣，為外商獨資企業，主要生產單、雙面板和多層板。工廠現有電鍍銅、金;顯影;化學沉銅;蝕刻脫膜;磨板等生產工序。電路板廢水處理主要是電鍍母槽廢液、酸堿廢液、蝕刻廢液， 油墨廢水(來自除膠渣及顯影廢液、顯影后清洗) 、絡合廢水(來自沉銅) 、含氰廢水(來自電鍍金)、 綜合清洗水。三人行環境提供了從方案設計，工程施工、設備安裝，調試運營一站式解決方案。

廢水特點來源

公司工業廢水主要是電鍍母槽廢液、酸堿廢液、蝕刻廢液， 油墨廢水(來自除膠渣及顯影廢液、顯影后清洗) 、絡合廢水(來自沉銅) 、含氰廢水(來自電鍍金)、 綜合清洗水，處理難度大，處理效果不穩定。

設計進水水質

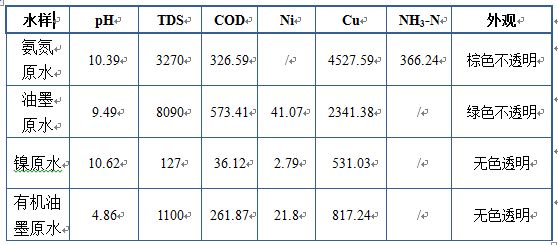

1、進水水質

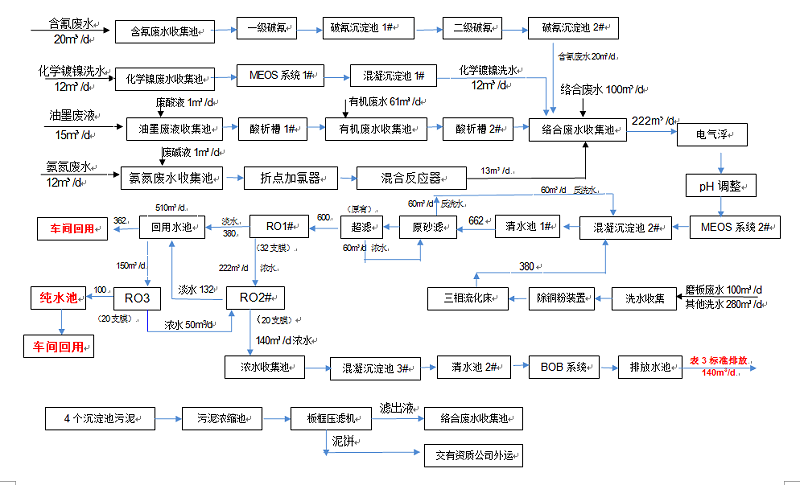

污水工藝流程

工藝介紹

綜合清洗廢水處理系統

綜合清洗廢水水質相對好，直接經過簡單預處理后，進入回用系統?；赜孟到y(tǒng)詳述如下：

(1)砂濾　經過預處理的綜合清洗廢水泵進入砂濾系統，將回用水中的一部分較大的固體顆?；蛉菀壮两档碾s質加以去除，使水的渾濁度小于5。

(2)、碳濾活性炭的比表面積大，具有很高的吸附力?？梢詮氐椎厝コ龤埩舻挠嗦?、有機物、膠體。

3)、袋式過濾器　采用國際先進PP棉熔噴濾芯過濾。PP棉能堆留更小的懸浮物、膠體、病原體等物質，在前面工序失效的情況下仍能保證水質的安全。

(4)、超濾系統　膜分離技術，純物理方法過濾，有效去除膠體、病菌、大分子有機物等物質;內壓式毛細管膜結構，垂直交叉湍流過濾，沖洗方便徹底，濾芯不易堵塞，采用凈水互沖法沖洗，產生的沖洗水重新回用到原水池中。

(5)、紫外殺菌系統活性炭過濾器可去除有機物、余氯等物質，但水體中仍含有少量的細菌、病毒及微生物，若不進行處理，則對后續的反滲透膜系統造成不同程度的膜污染現象。故本系統設置一套紫外殺菌系統，通過將一定波長范圍內的紫外光投射到系統的水體中，抑制水中細菌含量到極低的程度，防止生物污染。在實際應用中，紫外殺菌能高效地殺滅細菌、霉菌、病毒和單胞藻。

(6)、反滲透反滲透是用足夠的壓力使溶液中的溶劑(一般指水)通過反滲透膜而分離出來，故稱反滲透。根據各種物料的不同滲透壓，就可以使用大于滲透壓的反滲透方法達到分離的目的。反滲透法由于分離過程不需加熱，沒有相的變化，具有耗能少，設備體積小，操作簡單，適應性強等優點。反滲透淡水直接回用于生產工序，濃水污染物含量相對高，跟其他廢水混合后再處理

其他廢水處理系統回用系統濃水跟油墨酸析后廢水、絡合廢水破絡處理后廢水及含氰廢水破氰后廢水混合后，經MEOS系統處理，再經過氨氮吸附和曝氣生物濾池處理后達標排放。含氰廢水經過二級破氰后，氰化物達標后也進入絡合廢水收集池。油墨廢水酸析后顯酸性，直接進入絡合廢水收集池。絡合廢水收集池匯集各種經預處理后的廢水后，均質均量調節水質后，調整pH3左右，進入MEOS反應系統，此系統包含三相流化床微電解反應和芬頓高級氧化反應兩部分。在MEOS反應過程中，可以破除絡合態、去除COD，然后進入混凝沉淀系統，澄清后上清液進入氨氮吸附裝置，進一步吸附去除部分氨氮污染物，同時起到過濾左右，經過吸附過濾出水進入曝氣生物濾池，深入進行吸附降解COD和氨氮物質，確保出水水質滿足表3標準達標排放。

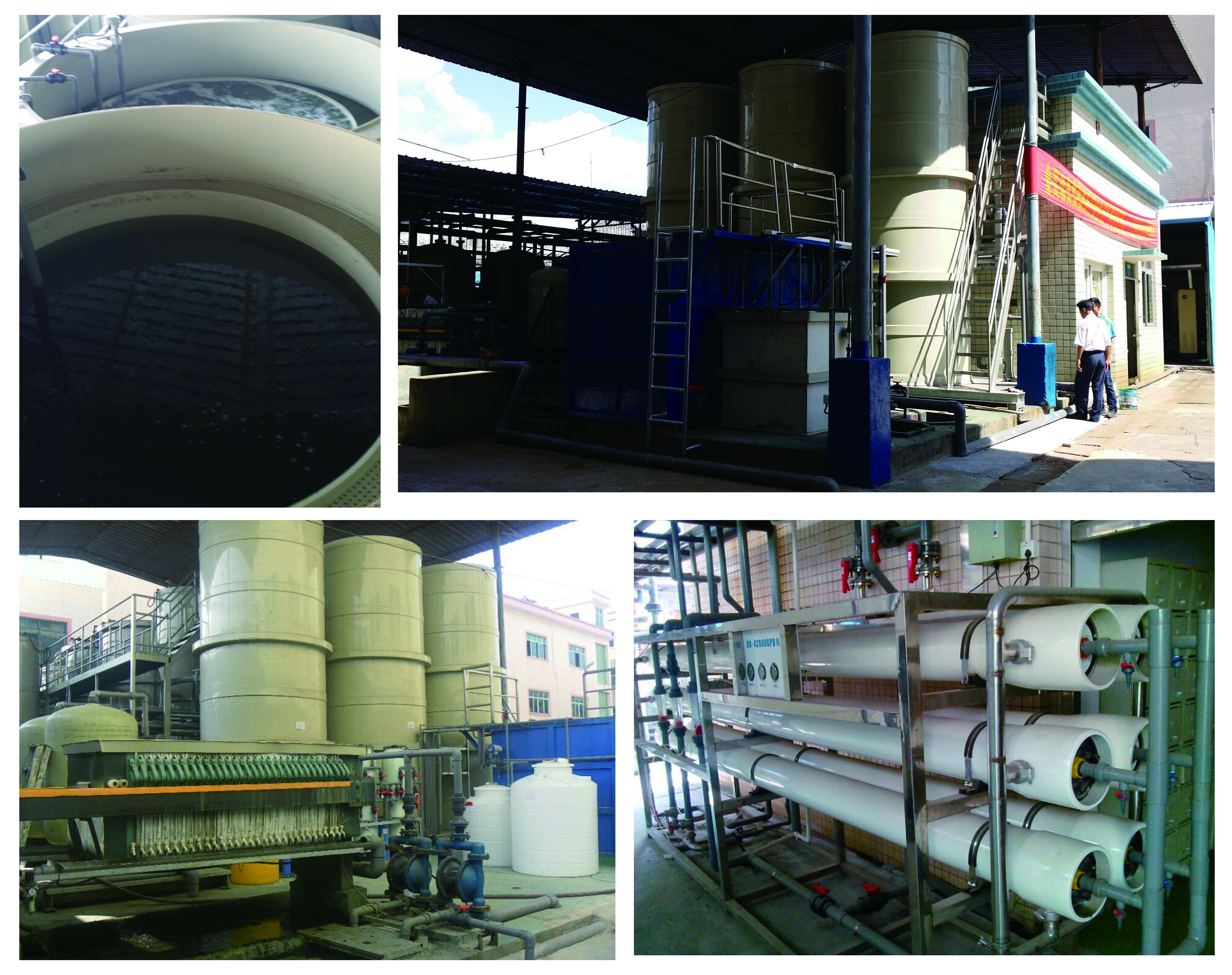

工程圖片
